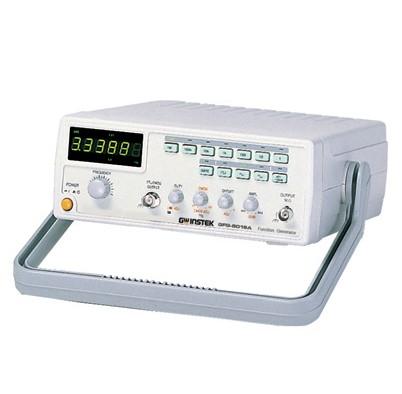

GFG-8216A信号发生器|台湾固纬模拟信号产生器GFG8216A的产品介绍:
模拟信号产生器>GFG-8216A
GFG-8216A信号发生器|台湾固纬模拟信号产生器GFG8216A的特点
频率范围:0.3Hz ~ 3MHz
波形:正弦波 三角波 方波 Ramp TTL 和CMOS 输出
外部电压控制频率功能(VCF)
正负工作周期可调
可调DC Offset 电位
二段固定衰减器(-20dB x 2) 以及可调式衰减器
内建6 位数高解析度计频器 可测频率范围达150MHz
GFG-8216A信号发生器|台湾固纬模拟信号产生器GFG8216A的产品规格:
主要功能 |
频率范围 | 0.3Hz to 3 MHz (共7 档) |
振幅 | >10Vp-p (加50Ω负载) |
阻抗 | 50Ω +10% |
衰减器 | -20dB+1dB x 2 |
DC 飘移 | <-5V ~ >5V (加50Ω 负载) |
周期控制 | 80% : 20% : 80% to? 1MHz 连续可调 |
显示 | 6 位数LED 显示幕 |
正弦波 |
失真 | <1% 0.3Hz ~ 200kHz |
平坦度 | <0.3dB 0.3Hz ~ 300kHz;<0.5dB 300kHz ~ 3MHz |
三角波 |
线性 | >98% 0.3Hz ~ 100kHz;>95% 100kHz ~ 3MHz |
方波 |
对称性 | +2% 0.3Hz ~ 100kHz |
上升/下降时间 | 在大输出时< 100nS (加50Ω 负载) |
CMOS 输出 |
位准 | 4Vpp+1Vpp ~ 14.5Vpp+0.5Vpp 可调 |
上升/下降时间 | <120nS |
TTL 输出 |
位准 | >3Vpp |
扇出数 | 20 TTL load |
上升/下降时间 | <25nS |
VCF |
输入电压 | 0V~10V ± 1V(100 : 1) |
输入阻抗 | 10kΩ±10% |
频率计数器 |
内部/外部 | 开关可选择 |
范围 | 0.3Hz ~ 3MHz (外部5Hz ~ 150MHz) |
准确度 | 时基准确度+1 位数 |
时基 | ±20ppm (23°C±5°C) 开机后30 分钟 |
解析度 | 大解析度:100nHz for 1Hz 及1Hz for 100MHz |
输入阻抗 | 1MΩ// 150pF |
感度 | <35mVrms (5Hz ~ 100MHz);<45mVrms (100MHz ~ 150MHz) |
使用电源 |
| 交流115V/230V±15% 50/60Hz |
附件 |
| 电源线× 1 操作手册× 1 测试线GTL-101 × 2 |
尺寸及重量 |
| 251(宽) × 91(高) × 291(长) mm 约2.1 公斤 |
