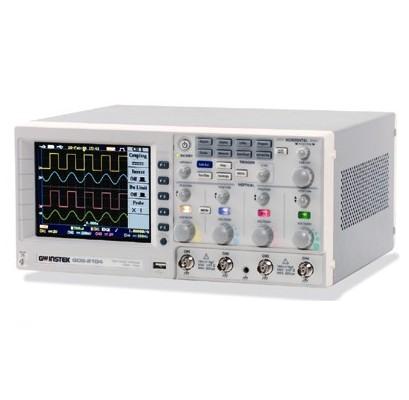

GDS2204数字存储示波器的产品介绍:
GDS-2000系列（GDS-2202GDS-2204GDS-2102GDS-2104GDS-2062GDS-2064）
订购信息
GDS-2204 200MHz 四通道彩色LCD数字示波器
GDS-2202 200MHz二通道彩色LCD数字示波器
GDS-2104 100MHz 四通道彩色LCD数字示波器
GDS-2102 100MHz 二通道彩色LCD数字示波器
GDS-2064 60MHz 四通道彩色LCD数字示波器
GDS-2062 60MHz 二通道彩色LCD数字示波器GDS2204数字存储示波器的特点:
200/100/60频宽
4输入通道
1GSa/s 实时取样率以及25GSa/s 等效取样率
25000点之记忆体长度
5.6 吋TFT 彩色LCD 荧幕
支持USB HOST/DEVICE：可使用U盘及USB打印机
支持AC/DC电源操作模式（选购）GDS2204数字存储示波器的产品规格:
| 垂直系统 |
| 通道数 | 2/4 |
| 带宽 | DC ~ 200/100/60MHz (-3dB) |
| 上升时间 | 约1.7ns/3.5ns/5.8ns |
| 灵敏度 | 2mV/div ~ 5V/div (1-2-5 步进) |
| 度 | ±(3% x |读出数值|+0.05 div x Volts/div+0.8mV) |
| 输入耦合 | AC DC & 接地 |
| 输入阻抗 | 1M±2% ~16pF |
| 极性 | 正向，反向 |
| 大输入 | 300V (DC+AC peak) CATII |
| 波形信号处理 | + - x FFT FFTrms |
| 偏移范围 | 2mV/div~20mV/div: 0.5V; 50mV/div~200mV/div: 5V; 500mV/div~2V/div: 50V; 5V/div: 300V |
| 带宽限制 | 20MHz (-3dB) |
| 触发系统 |
| 触发类型 | CH1 CH2 CH3 CH4 Line |
| 触发模式 | 自动电平 自动 普通 单次 TV 边沿 脉宽 时间延迟 事件延迟 |
| 触发耦合 | AC DC 低频抑制 高频抑制 噪声抑制 |
| 触发灵敏度 | DC ~ 25MHz : 约0.5div 或5mV; 25MHz ~ 200MHz : 约1div 或10mV |
| 水平系统 |
| 扫描范围 | 1ns/div ~ 10s/div (1-2-5 步进); 滚动模式: 250ms/div ~ 10s/div |
| 显示模式 | 主时基 窗口 窗口放大 滚动 扫描 X-Y |
| 准确度误差 | ±0.01% |
| 前置触发 | 大20 div |
| 后置触发 | 1000 div |
| X-Y 模式 |
| X-轴输入 | 通道1 |
| Y-轴输入 | 通道2 |
| 相位移 | ±3° 在100kHz |
| 信号获取系统 |
| 实时采样率 | 大1GSa/s |
| 等效采样率 | 大25GSa/s |
| 垂直分辨率 | 8 位 |
| 记录长度 | 大25K 点 |
| 获取模式 | 采样 峰值侦测 平均 累加 |
| 峰值测量 | 10ns |
| 平均次数 | 2 4 8 16 32 64 128 256 |
| 游标以及测量系统 |
| 电压测量 | Vpp Vamp V avg Vrms Vhi Vlo Vmax Vmin Rise Preshoot/ Overshoot Fall Preshoot/Overshoot |
| 时间测量 | 频率 周期 上升时间 下降时间 正脉宽 负脉宽 占空比 |
| 延迟测量 | 8种延迟测量 |
| 游标测量 | ΔV，ΔT |
| 计频器
| 分辨率: 6 位
度: ±2%
信号源: 除视频触发模式下，所有可用触发源 |
| 控制面板功能 |
| 自动设动 | 自动调整垂直系统，水平系统，触发电平 |
| 存储 | 高达20组面板设定 |
| 波形存储 | 4 组参考波形 共24 组 |
| 显示 |
| TFT LCD | 5.6 英寸 |
| 显示分辨率 | 234 x 320 点 |
| 显示格线 | 8 x 10 格; 8 x 12 格(关闭菜单) |
| 显示亮度 | 可调节 |
| 介面 |
| Go/NoGo 输出 | 5V 大/10mA TTL电平 集电极开路 |
| RS-232 接口 | DB 9-针 公头DTE RS-232 接口 |
| GPIB 接口(选配) | 兼容IEEE 488.2标准 |
| USB | USB Host/Device 2.0 全速 |
| 电源 |
| 电压范围 | AC 100V ~ 240V 48Hz ~ 63Hz 自适应 |
| 电池(选配)
| 电池: 11.1V 锂电池包
充电时间: 8 小时
使用时间: 3 小时 根据实际情况使用 |
| 其他功能 |
| 多国语言菜单 | 有 |
| 在线帮助 | 有 |
| 实时时钟 | 时间和日期 提供存储的时间和日期 |
| 尺寸和重量 | 254D x 142H x 310W(mm)
约4.3kg |
